Фаркоп Avtos SK12 на Skoda Kodiaq, 2500/100 кг.

ВНИМАНИЮ ПОКУПАТЕЛЯ

При покупке необходимо проверить комплектность. В руководстве должна быть указана дата продажи и поставлен штамп магазина. Необходимо сохранять руководство в течение всего гарантийного срока эксплуатации устройства.

ВВЕДЕНИЕ

Устройство тягово-сцепное (ТСУ) предназначено для шарнирной сцепки автомобиля с буксирным прицепом. Для обеспечения сцепки автомобиля с прицепами различных марок присоединительные элементы ТСУ стандартизованы в соответствии с ГОСТ Р 53815-2010. Изготовитель постоянно совершенствует ТСУ, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем руководстве.

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ

1. 1. Не допускается буксировка прицепа полной массой более 2500 кг, скорость автопоезда не должна превышать 90 км/час.
   2. Вертикальная статическая нагрузка на сцепной шар не более 100 кг.
   3. Работу по монтажу ТСУ рекомендуется проводить в условиях СТО.
   4. При каждом ТО необходимо проводить подтяжку резьбовых соединений.
   5. Изготовитель не несет ответственности за безопасность и надежность работы ТСУ при изменении потребителем его конструкции и при нарушении правил его эксплуатации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 КОМПЛЕКТ ПОСТАВКИ

4 УСТАНОВКА ТСУ НА АВТОМОБИЛЬ

- Установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все необходимые меры обеспечения безопасности выполняемых работ;

- Демонтировать задние фонари, бампер и усилитель бампера (усилитель бампера больше не используется), снять пластиковую защиту с правой стороны а/м;

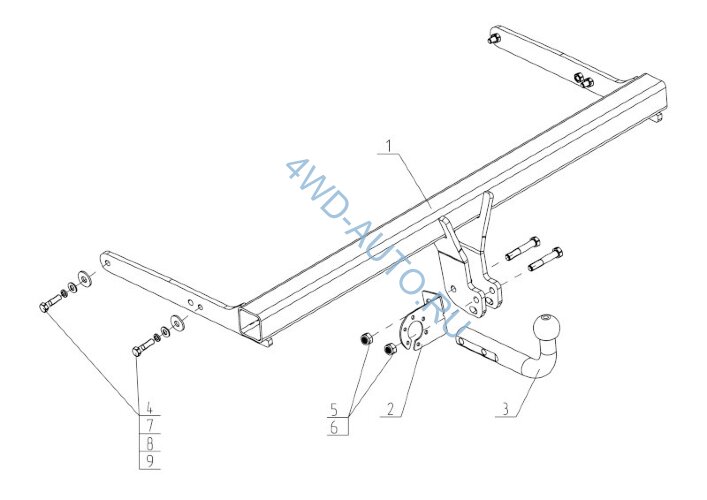

- Вставить во внутренние плоскости лонжеронов автомобиля балку ТСУ (поз.1), закрепив её, с помощью крепежных элементов (поз.4,7,8,9);

- Вырезать паз (только для а/м Skoda Kodiaq) в нижней плоскости пластикового бампера симметрично оси автомобиля, по месту, см. Эскиз 1 и установить его обратно;

- Установить шар (поз.3) и подрозетник (поз.2) на ТСУ с помощью крепежных элементов (поз.5,6);

- Затяжку болтов и гаек произвести с моментом:

- резьба М10 – 32 Н∙м, - резьба М12х1,25 – 86 Н∙м;

- В соответствии с пунктом 5 паспорта подключить электрооборудование;

- Сцепной шар ТСУ покрыть слоем консистентной.

- После пробега 1000 км с прицепом проверить затяжку всех резьбовых соединений.

Гарантийный срок эксплуатации ТСУ составляет 18 месяцев со дня продажи его магазином. Претензии по качеству ТСУ принимаются в течении срока гарантии при условии эксплуатации в соответствии с настоящим руководством по месту нахождения предприятия изготовителя.

  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Тягово-сцепное устройство полностью укомплектовано, соответствует ТУ 4591-002-23512563-2004 и признано годным к эксплуатации.
